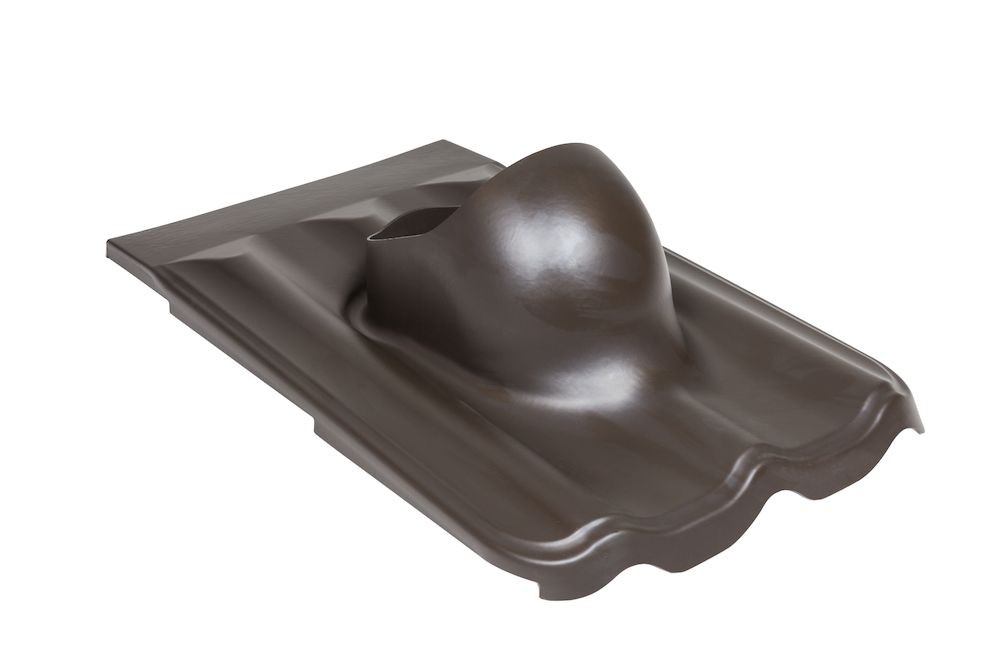

Проходной элемент XL- MUOTOKATE
Гарантия на материалы от производителя от 20 до 50 лет
| Ширина | 541 мм |
| Длина | 942 мм |
Комплектация объектов под ключ
Доставка по Твери и области
Осуществляем монтажные работы
Стоимость уточняйте по телефонам:
XL -MUOTOKATE проходной элемент для монтажа на металлических кровлях с профилем Classic и Modern (ширина волны ≈ 183,3 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм) труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота. Устанавливается при монтаже и на готовую кровлю.
Монтаж
Устанавливается при монтаже и на готовую кровлю.
- Допустимый угол наклона для трубы ⌀110 45
- Допустимый угол наклона для трубы ⌀125 40
- Допустимый угол наклона для трубы ⌀160 27
- Допустимый угол наклона для трубы XL ⌀160 47
- Допустимый угол наклона для трубы XL ⌀200 47
- Допустимый угол наклона для трубы XL ⌀250 47
Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.
Комплект
- XL -проходной элемент
- XL -кольцо гидрозатвора
- уплотнительная лента (3 шт.)
- монтажная инструкция
- набор крепежа (саморезы 8х65 мм в цвет).
| Ширина | 541 мм |
| Длина | 942 мм |
Покрытия
Коричневый
Монтаж проходных элементов XL-MUOTOKATE
(.pdf 694 КБ)

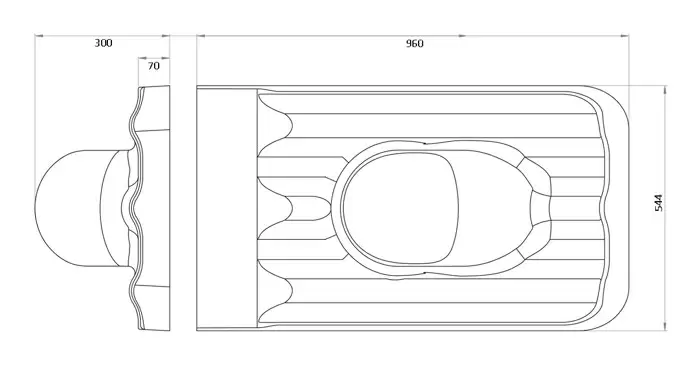

Чертёж XL MUOTOKATE
(.webp 8 КБ)
